1、簡介
       SRL型空氣熱交換器為鋼管螺旋繞制鋁肋片的熱交換設備。
2、結構特點
       SRL型空氣熱交換器由鋁金屬肋片管、管板、側板組成。而鋁金屬肋片管是0.4mm×12.5mm的鋁帶用專制設備在表面經過磨光φ22×2.5的無縫鋼管上纏繞而成，鋁片與鋼管接觸緊密，散熱性能提高，使用可靠。目前在工礦企業各大型建筑物的供暖系統中得到應用。
3、型號規格及示例說明
（1）型號規格
       SRL型空氣熱交換器的型號規格由漢語拼音字母和阿拉伯數字組合而成。
       一部分  由三個拼音字母代表型號
       S—散熱器
       R—繞片
       L—系列代號
       二部分  由數字表示規格，以兩組數字表示經圓整化的熱盤管通風正截面長和寬的尺寸（×100mm），兩數字間用“×”號相隔。
       SRL型散熱器按順氣流方向分為二排交叉排列與三排交叉排列兩種型式。
       【2】-2排【3】排，共計37種規格。
（2）示例說明
       SRL-10×5/3即表示一臺型號為SRL型鋁繞片熱盤管（散熱器），其通風正截面的長為1000mm，寬為500mm，管排數為3排。
（3）適用范圍
       介質為蒸汽或汽水。蒸汽的工作壓力為0.03-0.6MPa：熱水溫度130-70℃。

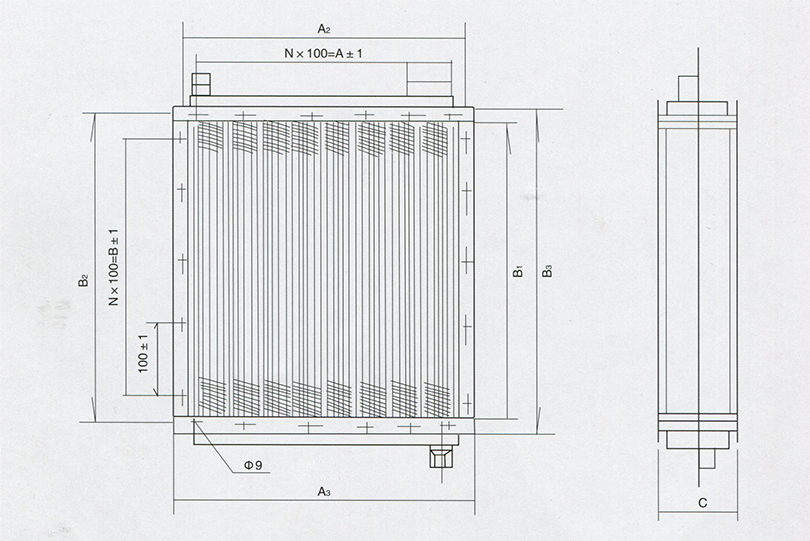

SRL型空氣熱交換器外形圖：

SRL型空氣熱交換器傳熱系數、阻力如下表：

盤管型號	熱 介 質	傳熱系數K K/W（m2k）-1	阻力 h/Pa
SRLB×A/2	蒸氣 （0.1Mpa）	15.2（Vr）0.4	1.71（Vr）1.67
	過熱水130℃ （流速0.0154-0.038）	16.5（Vr）0.24	1.50（Vr）1.58
SRLB×A/3	蒸氣 （0.1Mpa）	15.1（Vr）0.43	3.03（Vr）1.62
	過熱水130℃ （流速0.0154-0.033）	14.5（Vr）0.29	2.90（Vr）1.58

SRL型空氣熱交換器規格尺寸表：

型號	通風凈 截面積 M2	散熱 面積 M2	熱 媒	管 束 數	受熱 面積 M2	熱介質 通過截 面積 M2	連接 管φ 寸	尺 寸 mm									重量 kg
								A	B	A1	B1	A2	B2	A3	B3	C
SRL-5×5/3	0.11	16.7	蒸   汽   或   過   熱   水	35	0.88	0.0070		500	400	545	500	575	540	605	570	200	51
SRL-5×5/2	0.11	11.0		23	0.58	0.0046										160	38
SRL-10×5/3	0.22	34.0		35	1.76	0.0070			900		1000		1040		1070	200	83
SRL-10×5/2	0.22	22.3		23	1.16	0.0046										160	50
SRL-12×5/3	0.27	42.6		35	2.20	0.0082			1200		1250		1290		1320	200	99
SRL-12×5/2	0.27	28.0		23	1.45	0.0054										160	71
SRL-6×6/3	0.15	23.6		41	1.24	0.0082		600	500	635	600	665	640	695	670	200	66
SRL-6×6/2	0.15	15.6		27	0.82	0.0054										160	43
SRL-10×6/3	0.26	39.8		41	2.06	0.0082			900		1000		1040		1070	200	95
SRL-10×6/2	0.26	26.2		27	1.36	0.0054										160	59
SRL-12×6/3	0.32	49.9		41	2.58	0.0082			1200		1250		1290		1320	200	113
SRL-12×6/2	0.32	32.9		27	1.70	0.0054										160	81
SRL-15×6/3	0.39	60.0		41	3.09	0.0082			1400		1500		1540		1570	200	131
SRL-15×6/2	0.39	39.5		27	2.04	0.0054										160	94
SRL-24×6/3	0.60	95.8		41	4.89	0.0082			2300		2400		2440		2470	200	197
SRL-24×6/2	0.60	63.1		27	3.23	0.0054										160	138
SRL-7×7/3	0.21	31.7		47	1.65	0.0094	2"	700	600	725	700	755	740	785	770	200	83
SRL-7×7/2	0.21	20.9		31	1.09	0.0062										160	60
SRL-10×7/3	0.30	45.7		47	2.36	0.0094			900		1000		1040		1070	200	107
SRL-10×7/2	0.30	31.0		31	1.56	0.0062										160	77
SRL-12×7/3	0.37	57.2		47	2.96	0.0094			1200		1250		1290		1320	200	127
SRL-12×7/2	0.37	37.8		31	1.95	0.0062										160	91
SRL-14×7/3	0.43	66.1		47	3.41	0.0094			1400		1450		1490		1250	200	144
SRL-14×7/2	0.43	43.6		31	2.25	0.0062										160	102
SRL-15×7/3	0.45	68.8		47	3.54	0.0094			1400		1500		1540		1570	200	148
SRL-15×7/2	0.45	45.4		31	2.34	0.0062										160	105
SRL-17×7/3	0.50	80.4		47	4.13	0.0094			1700		1750		1790		1820	200	169
SRL-17×7/2	0.50	53.1		31	2.73	0.0062										160	120
SRL-22×7/3	0.66	101.3		47	5.21	0.0094			2100		2200		2240		2270	200	196
SRL-22×7/2	0.66	66.8		31	3.43	0.0062										160	145
SRL-15×10/3	0.69	95.2		65	4.91	0.0130		1000	1400	995	1500	1025	1540	1550	1570	200	215
SRL-15×10/2	0.69	63.0		43	3.25	0.0086										160	140
SRL-17×10/3	0.74	111.4		65	5.72	0.0130			1700		1750		1790		1320	200	226
SRL-17×10/2	0.74	73.6		43	3.89	0.0086										160	159
SRL-20×10/3	0.85	127.5		65	6.54	0.0130			1900		2000		2040		2070	200	252
SRL-20×10/2	0.85	84.2		43	4.33	0.0086										160	177
SRL-14×8/2	0.54	50.7		35	2.55	0.0070	2"	800	1400	815	1450	845	1490	875	1520	160	108
