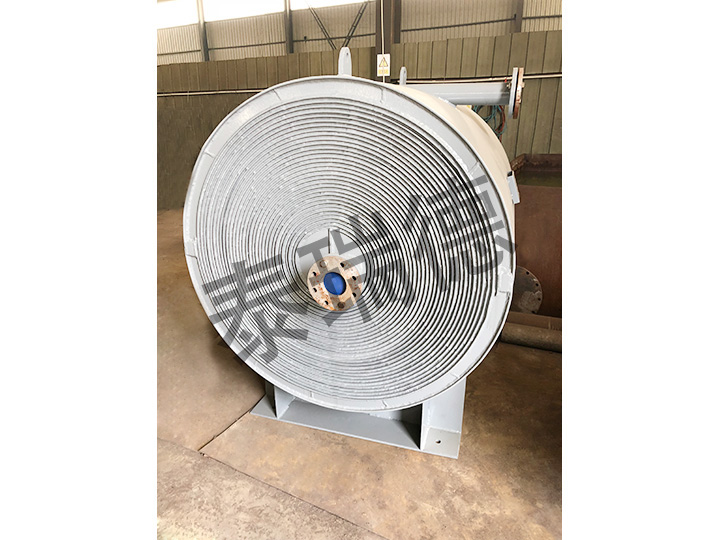

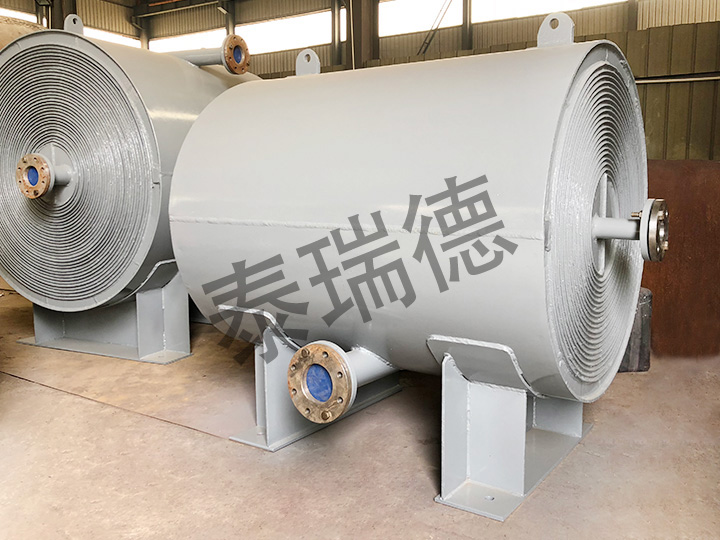

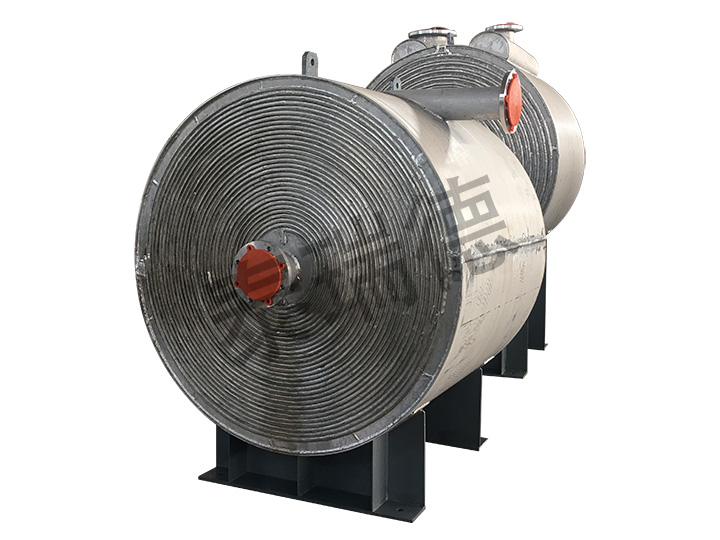

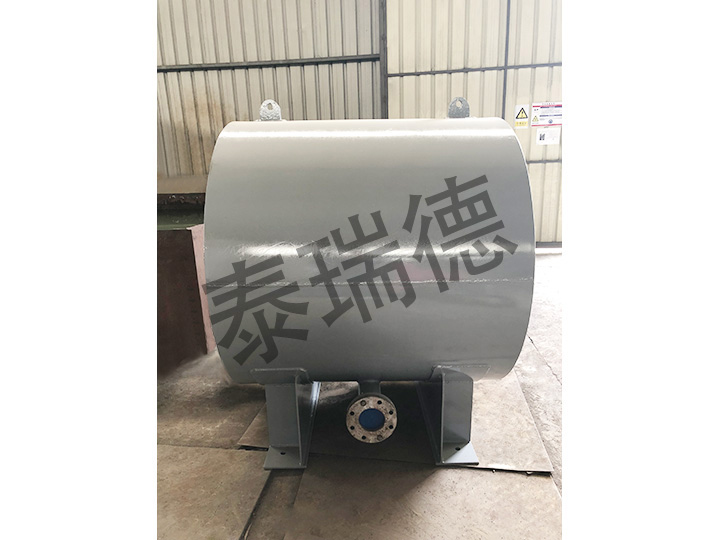

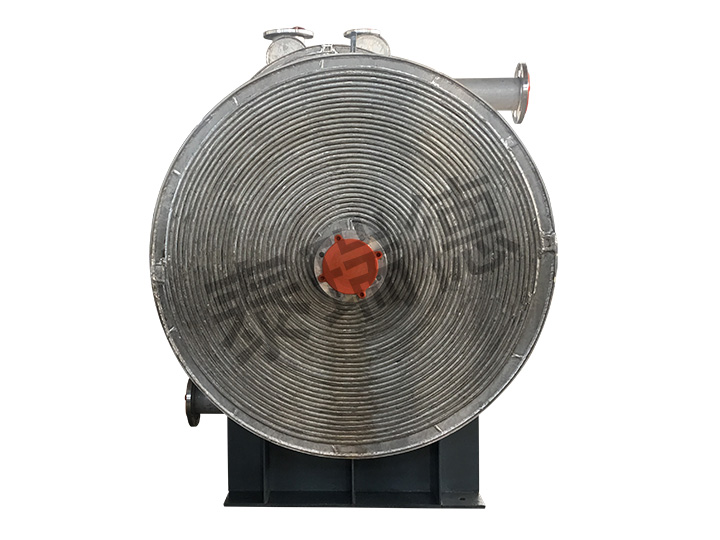

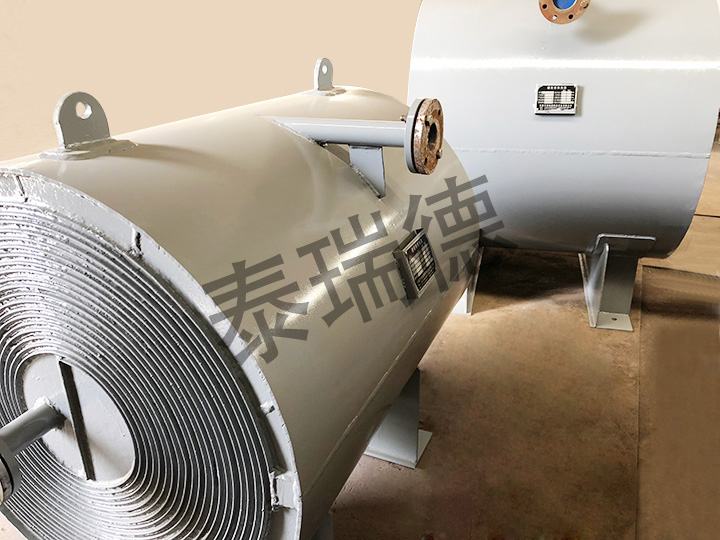

螺旋板式換熱器
當前位置:首頁 > 產品中心 > 螺旋板式換熱器 >
1、簡介
螺旋板式換熱器適用于各行各業生產中,可進行液-液,氣-液,氣-氣對流傳熱,廢熱回收,蒸汽冷凝或液體蒸發,其熱效率一般為列管式的1-3倍,污潔自清能力強,效果好,占地面積小。
2、結構型式
不可拆式(Ⅰ型)按螺旋板式換熱器(JB1287-73標準),型號見表:
“Ⅱ、Ⅲ”型為可拆式,可設計制造。結構原理與不可拆式換熱器基本相同,但其中有一通道或二通道可拆開清洗,兩端加封頭或法蘭蓋密封。適用有粘性、有顆料沉淀的液-液交換,蒸汽冷凝。
3、基本參數
(1)螺旋板式換熱器的公稱壓力Pg規定為0.6、1、1.6、2.5Mpa(即原6、10、16、25kg/cm2)(系指單通道能承受的工作壓力)試驗壓力按相關要求。
(2)螺旋板式換熱器與介質接觸部分的材質,碳素鋼為Q235A,不銹鋼為1Cr18Ni9或316L。其它材質可根據用戶要求選定。
(3)允許工作溫度:碳素鋼的t=1~+200℃,不銹耐酸鋼的t=-40~+200℃,升溫降壓范圍按壓力容器的有關規定。
(4)選用本設備時,應通過恰當?shù)墓に囉?jì)算,使設備通道內的流體達到湍流狀態,(一般液體流速≥1m/s,氣體流速≥10m/s)。
(5)用于燒堿的希訂貨時說明,以便整體退火處理。
我廠并生產:
1、BLC型螺旋板式重油加熱器。
2、LLⅠ型螺旋板汽-水換熱器系列產品。
3、SS型螺旋板換熱器。
4、RS型螺旋浴水加熱器。(以低壓蒸汽為熱源加熱水供浴室用或生活用。)
